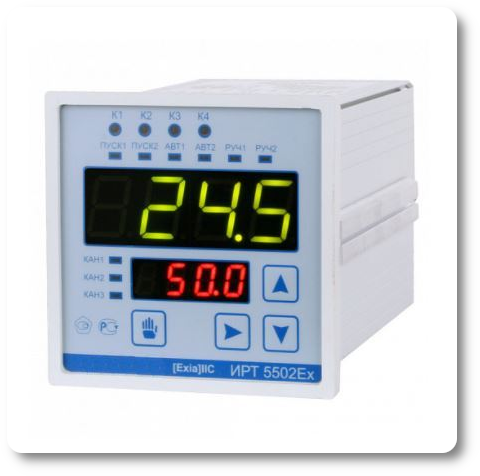

ИРТ-5501/-5502-М1/М2 ПИД-регуляторы температуры
В данном подразделе представлены одно- и двухканальные многофункциональные микропроцессорные ПИД-регуляторы температуры ИРТ-5501-М1/М2, ИРТ-5502-М1/М2 (измерители (И)-регуляторы (Р) температуры (Т)), предназначенные для измерения температуры и других физических величин (давления, расхода и т.д.) преобразованных в унифицированные сигналы силы, напряжения постоянного тока или активное сопротивление постоянному току (см. ниже сравнительные технические характеристики моделей ПИД-регуляторов серии ИРТ 550х, в том числе искробезопасного Exi-исполнения и атомного исполнения повышенной надежности А).
ИРТ-5501/М1, ИРТ-5501/М2 — 1 и 2-канальные измерители-ПИД-регуляторы.
— 4 уставки на канал
— 4 (М1) или 3 (М2) дискретных входа
— 3 выхода управления (реле и выход напряжения для управления оптореле)
— Токовый выход с возможностью привязки к ПИД-регулятору (М1)
— третий виртуальный канал (М2) является функцией одного или двух измерительных (повторение, сумма, разность, среднее арифметическое).
ИРТ-5502/М1, ИРТ-5502/М2 — 2-канальные измерители–ПИД-регуляторы, обработка результатов измерений по двум каналам происходит в параллельном режиме.
— Третий виртуальный канал как функция двух измерительных
— 4 выхода управления
— 4 (5) дискретных входов, 1 (2) токовых выхода
Технологические ПИД-регуляторы ИРТ-5501/М1, ИРТ-5501/М2, ИРТ-5502/М1, ИРТ-5502/М2 представляют собой 1- и 2-канальные микропроцессорные переконфигурируемые измерители-регуляторы, отличающиеся широкой функциональностью.
ПИД-регуляторы ИРТ-5501,-5502 позволяют регулировать контролируемые параметры по ПИД, ПДД и позиционным законам в каждом канале. Режим автонастройки позволяет легко адаптировать ПИД-регуляторы для регулирования различных технологических параметров.
Измерители-регуляторы температуры ИРТ 5501, ИРТ 5502 отличаются высокими техническими и метрологическими характеристиками, что делает возможным их использование на участках, требующих повышенной эффективности алгоритмов регулирования.
ПИД-регуляторы ИРТ-550Х используют в системах контроля и управления технологическими процессами (АСУ ТП) на предприятиях химической, нефтеперерабатывающей, газовой промышленностей, в энергетике (в том числе атомной), металлургии, машиностроении и в других отраслях.
Сравнительные технические характеристики ПИД-регуляторов температуры ИРТ-5501-М1/М2, ИРТ-5502-М1/М2
| Параметр (характеристика) измерителя-регулятора серии ИРТ-550х |
ПИД-регулятор ИРТ-5501/М1 |
ПИД-регулятор ИРТ 5501/М2 |
ПИД-регулятор ИРТ-5502/М1 |
ПИД-регулятор ИРТ 5502/М2 |
| Количество каналов |
1 |
2 (+1 виртуальный) |
| Исполнения |
общепромышленное, взрывозащищенное Ex ([Exia]IIC), атомное А (повышенной надежности) |
общепромышленное, взрывозащищенное Ex ([Exia]IIC) |
| Тип регулирования |
позиционное, ПИД (самонастройка), ПДД (самонастройка), ручное |
| Объекты регулирования |
ТЭНы, задвижки, заслонки, клапаны |
| Дискретные входы |
4 |
3 |
4 |
5 |
| Первичные преобразователи |
гр. 21 (46П), 50М, гр. 23 (53М), 100М, 50П, 100П, Pt100, ЖК (J), ХК (L), ХА (К), ПП (R), ПП (S), ПР (В), ВР (А-1), ВР (А-3), ХКн (Е), МКн (Т), НН (N), 0…5 мА, 0…20 мА, 4…20 мА, 0…75 мВ, 0…100 мВ, 0…320 Ом, возможность создания собственных НСХ |
| Погрешность |
до ±0,1% (класс А); до ±0,2% (класс B) |
| Выходы управления |
3 (реле или выходы управления оптосимисторами) |
4 (реле или выходы управления оптосимисторами) |
| Уставок на канал |
4 |
3 |
| Токовый выход |
1 (0…5, 0…20 или 4…20 мА) |
— |
1 (0…5, 0…20 или 4…20 мА) |
2 (0…5, 0…20 или 4…20 мА) |
| Встроенный блок питания |
=24 В (22 мА) на каждый канал |
| Интерфейс |
RS-232 и RS-485 |
| Конфигурирование |
клавиатура на лицевой панели и/или по интерфейсу |
| Функция извлечения квадратного корня |
+ |
| Гальваническая развязка |
500 В |
| Выходы управления оптосимисторами |
1 при наличии 2 релейных выходов 2 при наличии 1 релейного выхода |
2 при наличии 2 релейных выходов 0 при наличии 4 релейных выходов |
| Питание |
~90…249 В, (50±1) Гц |
| Потребляемая мощность |
12 В×А |
| Климатическое исполнение (температура окружающей среды Тос) |
–10…+50 °С |
| Пылевлагозащита |
IP54 (лицевая панель), IP20 (корпус) |
| Передняя панель |
96 × 48 мм |
96 × 96 мм |
| Монтажная глубина |
190 мм |
| Вырез в щите |
88 × 46 мм |
86 × 86 мм |
| Подключение |
разъемные клеммные колодки под винт |
| Масса |
0,8 кг |
1 кг |
| Электромагнитная совместимость (ЭМС) |
IV-A |
III-A |
| Межповерочный интервал (МПИ) |
2 года |
| Гарантийный срок эксплуатации |
7 лет (10 лет — для приборов в атомном исполнении) |
7 лет |
