pH-метр-трансмиттер, рН-4101

рН-4101 – это промышленный pH-метр-трансмиттер изготовленный по ТУ 4215-050-10474265-06 (код по ОКП 42 1522), используется для автоматического измерения активности ионов водорода (от 0 до 14 рН) или окислительно-восстановительного потенциала (ОВП) водных сред в комплекте с проточной или погружной арматурой для комбинированного электрода.



pH-метр промышленный рН-4101 зарегистрирован в Государственном реестре средств измерений по № 35021-07 и допущен к применению в Российской Федерации.



Трансмиттер обеспечивает измерение электродвижущей силы в диапазоне от -750 до +750 мВ, развиваемой электродной системой комбинированного электрода, и температуры жидкости, вычисление рН и преобразование рН в унифицированный сигнал постоянного тока (4...20) мА.

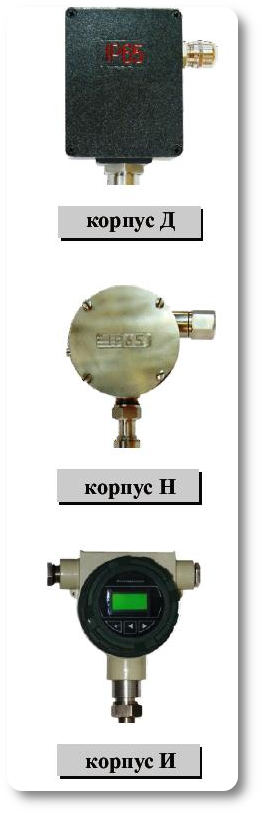

·         Д - дюралюминиевый прямоугольный;

·         Н - из нержавеющей стали;

·         И - дюралюминиевый с окном для индикации.



Корпус трансмиттера типа И имеет вид взрывозащиты "Взрывонепроницаемая оболочка". В случае комплектной поставки с арматурой типов АПН, АПТ или АМН, в которой устанавливается комбинированный электрод, корпус трансмиттера крепится непосредственно на арматуре.



·         теплоэнергетика;

·         химическая промышленность;

·         нефтехимическая промышленность;

·         целлюлозно-бумажная промышленность;

·         пищевая и другие отрасли промышленности.



Наименование параметра	Значение параметра
Диапазон измерений рН	(0...14) ед. рН
Пределы ЭДС на входе трансмиттера	(-750...+750) мВ
Температура анализируемой среды	(0...+100) ºС
Предел допускаемого значения основной абсолютной погрешности:
·         при измерении рН в комплекте с комбинированным электродом	±0,05 рН
·         при измерении ОВП в комплекте с комбинированным электродом	±2 мВ
·         при измерении температуры	±0,5 °С
Режимы термокомпенсации	автоматический и ручной
НСХ датчика температуры (по заказу)	Pt100, Pt1000, 100П
Длина кабеля до комбинированного электрода	не более 4 м
Выходной сигнал, пропорциональный рН***	аналоговый постоянного тока (4...20) мА
Сопротивление нагрузки	не более 100 Ом
Тип индикатора	жидкокристаллический двухстрочный дисплей
Напряжение питания постоянного тока	24 В
Потребляемый ток	не более 50 мА
Климатическое исполнение	УХЛ 4 по ГОСТ 15150
Степень защиты от пыли и воды	IP65 по ГОСТ 14254
Устойчивость к механическим воздействиям	группа V2 по ГОСТ 12997
Материал корпуса:
·         тип Д	дюралюминий
·         тип И	дюралюминий, с прозрачным окном для индикации
·         тип Н	сталь 12Х18Н10Т
Степень взрывозащиты корпуса типа И	1ExdIIBT6X
Габаритные размеры:
·         корпус Д	(115×115×55) мм
·         корпус Н	(130×163×65) мм
·         корпус И	(190×76×127) мм
Масса	не более 2 кг



Примечание:

^*** В приборе отсутствует гальваническая развязка между входным и выходным сигналами.
