КМ-1- МК.6М-МК.6М

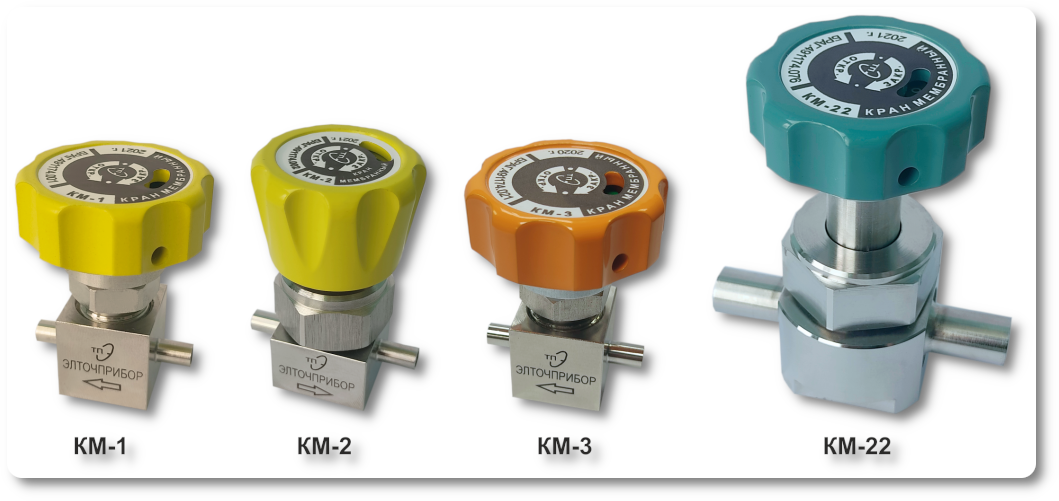

Краны мембранные КМ и клапаны мембранные пневматические КМП

Краны мембранные типа КМ с номинальным диаметром DN 4 мм предназначены для управления потоками газовых сред.

Газы:

чистые и особочистые газы
нейтральные, агрессивные, токсичные, взрыво- и пожароопасные газы

Конструктивно краны типа КМ представляет собой двухпозиционное запорное устройство с высокой степенью герметичности. Управление подачей газа осуществляется путем вращения ручки крана на ¹/₂ оборота (для КМ-1, КМ-3, КМ-22) и на ¹/₄ оборота (для КМ-2) до упора и возвращения ручки в исходное положение. Разделение внутреннего объема и внешней среды осуществляется металлической мембраной.

ПАРАМЕТРЫ	КМ-1	КМ-2	КМ-3	КМ-22
Диаметр условного прохода Ду (DN), мм	4	4	4	10
Пропускная способность Кv, м³/час, не менее	0,17	0,22	0,17	1,0
Давление газа на входе (изб.), МПа, не более	1,6	1,6	16,0	1,6
Натекание:
изнутри наружу (по Не), Па*м³/с, не хуже	1,3*10^-9	1,3*10^-9	1,3*10^-9	1,3*10^-9
снаружи внутрь (по Не), Па*м³/с, не хуже	1,3*10^-9	1,3*10^-9	1,3*10^-9	1,3*10^-9
через закрытый затвор (по Не), Па*м³/с, не хуже	1,3*10^-9	1,3*10^-9	1,3*10^-9	1,3*10^-9
Диапазон рабочих температур, ^оС	10…50	10…50	10…50	10…50
Климатическое исполнение (ГОСТ 15150-69)	УХЛ4.2	УХЛ4.2	УХЛ4.2	УХЛ4.2
Материалы:
мембрана	сталь 40КХНМ	сталь 40КХНМ	сталь 40КХНМ	сталь 40КХНМ
седло	фторопл.	фторопл.	фторопл.	фторопл.
корпус	сталь 12Х18Н10Т	сталь 12Х18Н10Т	сталь 12Х18Н10Т	сталь 12Х18Н10Т
Диаметр маховика, мм	48	42	48	52
Д, мм	88,2	94	88,2	123,2
Ш, мм	48	42	48	52
В, мм	63	70,5	63	99
Вес нетто, кг, не более	0,3	0,3	0,3	0,6

ШИФР МОДЕЛИ ДЛЯ ЗАКАЗА / ЗАПРОСА

«КМ» - клапан мембранный пневматический,

«22» - модель крана

«ТМ.Г8-ТМ.В8» - обозначение штуцера на «входе-выходе» РДМ (см. вкладку «Штуцерные соединения»),

«Н₂» - газ.

Информация для заказа

Область использования: Прочее, сток	Производство:	ООО "Элточприбор"
	Метод:
	Объем:
	Кат. номер:	КМ-1- МК.6М-МК.6М
Цена (с НДС 20%):	по запросу	В корзину
Наименование: КМ-1- МК.6М-МК.6М. Примечание:
