БУИП-1МБлок управления, индикации и питания БУИП-1М
Блоки управления, индикации и питания моделей БУИП-1М предназначены для обеспечения работы регуляторов массового расхода газа в режиме аналогового управления.
Регуляторы расхода газа, для которых предназначены блоки БУИП-1М:
- РРГ-10;
- РРГ-12, РРГ-15 (при эксплуатации в аналоговом режиме управления).
ФУНКЦИИ БЛОКОВ БУИП-1М:
- Формирование и передача аналогового ж сигнала управления регулятору расхода газа («Управление внутреннее»);
- Передача сигнала управления регулятору расхода газа от внешнего источника («Управление внешнее»);
- Индикация напряжения задания регулятору расхода газа и выходного сигнала от регулятора расхода газа;
- Стабилизированное электропитание регуляторов расхода газа.

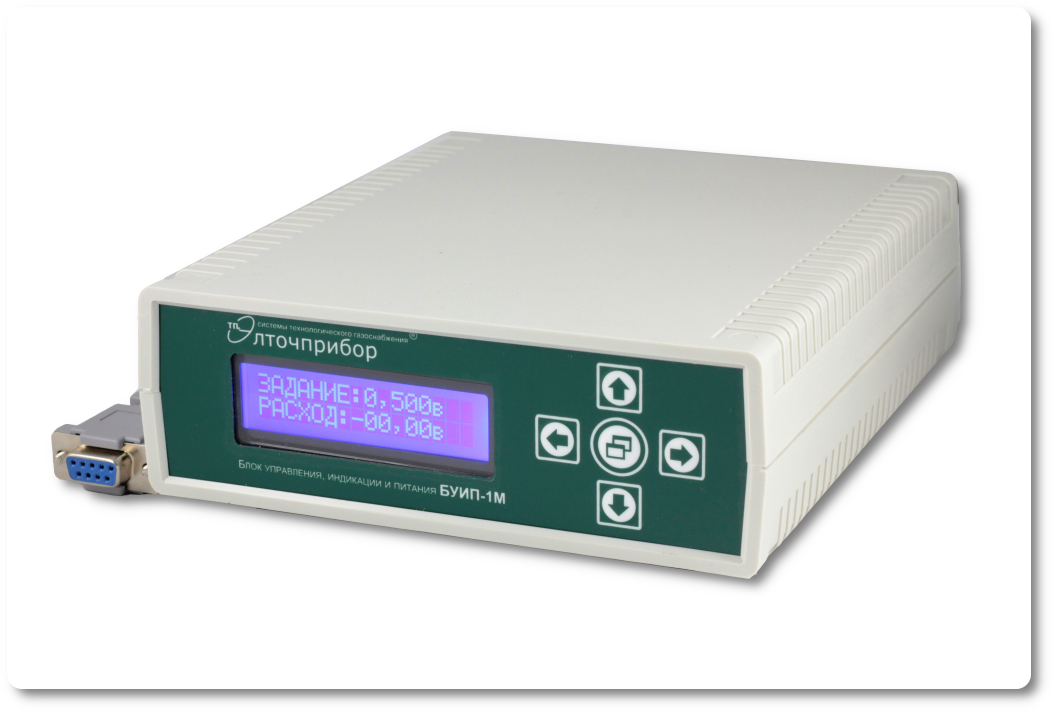

БУИП-1М – одноканальный блок управления, – представляет собой компактный прибор в пластиковом корпусе в настольном исполнении. Передняя панель блока БУИП-1М – мембранная панель управления с жидкокристалли- ческим алфавитно-цифровым индикатором. На задней панели блока находятся разъем электропитания с плавким предохранителем, разъем DB-9F для подключения регулятора расхода газа, кнопка вкл./выкл. блока.
ПАРАМЕТРЫ
|
БУИП-1М |
Напряжение задания (внутреннее и внешнее управление), В
|
0...5 |
Количество каналов - разъемы управления DB-9F
|
1 |
Напряжение стабилизированного питания, В
|
±15 ±2% |
Максимальный выходной ток по каналу управления, А
|
0,5 |
Разрешение / разрядность индикатора
|
16x2 |
Напряжение электропитания, В / Гц
|
~220 / 50 |
Степень защиты оболочки по ГОСТ 14254-96
|
IP40 |
Климатическое исполнение блока по ГОСТ 15150-69
|
УХЛ3 |
Габаритные размеры (ДхГхВ), мм
|
180х155х58 |
Вес нетто, кг
|
0,9 |
Информация для заказа| Область использования: | Производство: | ООО "Элточприбор" | | Метод: | | | Объем: | | | Кат. номер: | БУИП-1М | | Цена (с НДС 20%): | по запросу | В корзину  | Наименование: БУИП-1М.
Примечание: |
|
