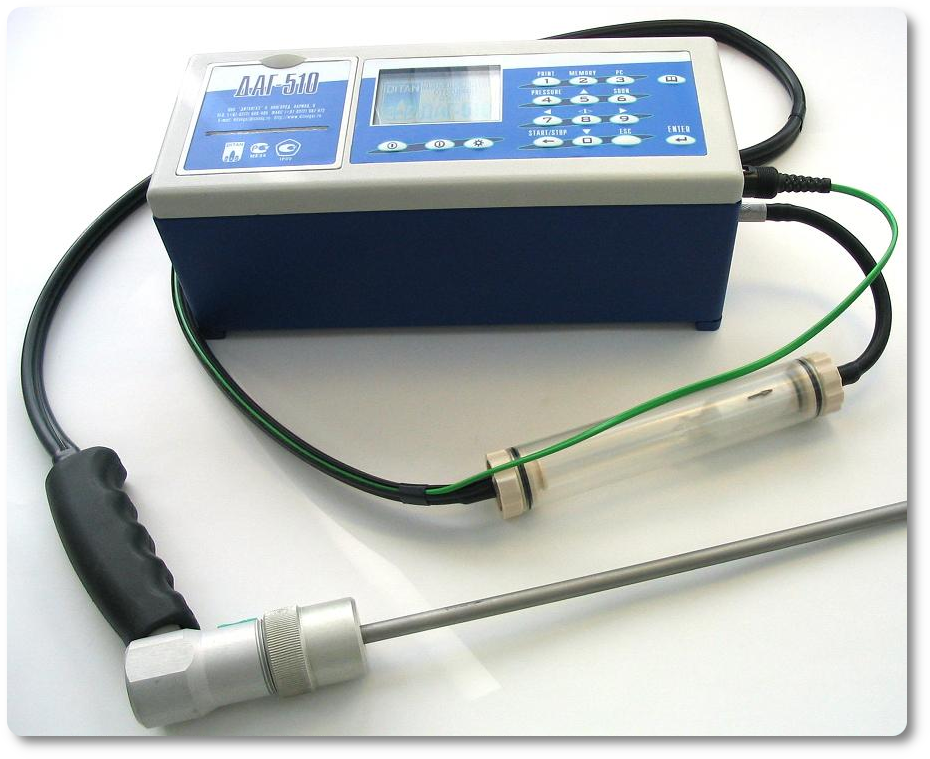

Газоанализатор «ДАГ-510МС» (6-ти сенсорный) с диапазонами измерений: О2 (0-21 об.%), СО (0- 4000 ppm), NO (0-400 ppm), NO2 (0-200 ppm), SO2 (0-400 ppm), Н2S (0-200 ppm) с зондом типа А и трубкой зонда со встроенной термопарой типа «К» длиной 332мм в сбо
Переносной газоанализатор ДАГ-510 применяется для измерения: содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S) и углеводородов (по метану или пропану) в отходящих газах топливосжигающих установок; измерения температуры в точке отбора пробы и температуры окружающей среды; измерения абсолютного давления, разности давлений; определения расчётным методом скорости и расхода газопылевых потоков при работе с пневмометрической трубкой Пито или НИИОГАЗ в соответствии с ГОСТ 17.2.4.06-90; определения расчётным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX); определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.
Область применения переносного газоанализатора ДАГ-510 - контроль содержания загрязняющих веществ в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива.
Газоанализатор ДАГ-510 представляет собой автоматический многофункциональный переносной прибор. Газоанализатор выпускается в шести основных модификациях, отличающихся друг от друга перечнем определяемых компонентов, диапазонами измерений. В зависимости от модификации газоанализатор комплектуется либо зондом с обогреваемым пробоотборным шлангом и блоком подготовки пробы БПП-510, либо зондом с соединительным шлангом и конденсатосборником (смотри комплектность поставки).
Технические характеристики переносного газоанализатора ДАГ-510
| Характеристики |
Значения |
| Индикация |
графический (128×64 точек) жидкокристаллический дисплей с подсветкой |
| Печатающее устройство |
встроенный термопринтер, термобумага шириной 58 мм, скорость печати 1,25 строк/сек. |
| Память |
внутренняя энергонезависимая, ёмкость 3950 записей |
| Интерфейс |
2 порта RS-232 для подключения персонального компьютера и БПП-510 |
| Часы |
часы реального времени с календарём |
| Отбор пробы |
принудительный, встроенным насосом в диапазоне давления от минус 4 до 1 кПа, расход анализируемой газовой смеси не более 1,5 л/мин |
| Модуль защиты от перегрузки 1 |
конструктивно располагаются внутри прибора; устанавливаются как опции, только на предприятии изготовителе. |
для каналов CO, NO, NO2, SO2, H2S с возможностью измерения кислорода при включенной защите от перегрузки |
| Модуль «Д» 1 |
позволяет производить измерение абсолютного давления, разности давлений, определять расчетным методом при работе с трубкой Пито или НИИОГАЗ в соответствии с ГОСТ 17.2.4.06-90 скорость и расход газопылевых потоков |
| Установка «нуля» |
О2 - 20,9 %, СО = SО2 = NO = NО2 = H2S = 0 ppm по воздуху или через генератор нулевого газа ФНЛ-1, входящий в состав блока подготовки пробы БПП-510 |
| Автоматический контроль |
функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора |
| Межповерочный интервал, лет |
1 |
| Время прогрева, мин, не более |
10 с учетом готовности блока подготовки пробы БПП-510 |
| Время установления показаний, сек, не более |
300 |
| Диапазон рабочих температур, °С |
от 5 до +40 |
| Окружающая рабочая среда |
невзрывоопасная |
| Температура хранения, °С |
от -30 до +50 |
| Электропитание |
сеть - 220 В / 50 Гц через адаптер постоянного тока 12 В / 1 А; автономное - от встроенного NiMH аккумулятора ёмкостью 4 Ач |
| Время зарядки аккумулятора, ч, не более |
8, с защитой от перезарядки |
| Время автономной работы, ч, не менее |
8 (без учета работы подсветки и принтера), с контролем разряда |
| Габаритные размеры газоанализатора, мм, не более |
280×120×120 |
| Масса газоанализатора, кг, не более |
2 |
| Габаритные размеры блока подготовки пробы, мм, не более |
280×250×210 |
| Масса блока подготовки пробы, кг, не более |
8 |
Перечень измеряемых и рассчитываемых параметров переносного газоанализатора ДАГ-510, диапазоны измерений и пределы допускаемой основной погрешности
| Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена единицы наименьшего разряда |
| абсолютной |
относительной |
| Модификация ДАГ-510-ГВ |
| Оксид углерода (CO) |
0 - 40000 ppm |
± 100 ppm (0 - 1000 ppm) |
± 10 % (1000 - 40 000 ppm) |
1 ppm |
| Оксид азота (NO) |
0 - 2000 ppm |
± 25 ppm (0 - 250 ppm) |
± 10 % (250 - 2 000 ppm) |
1 ppm |
| Диоксид азота (NO2) |
0 - 400 ppm |
± 10 ppm (0 - 100 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
| Модификация ДАГ-510-ГС |
| Оксид углерода (CO) |
0 - 4000 ppm |
± 10 ppm (0 - 100 ppm) |
± 10 % (100 - 4 000 ppm) |
1 ppm |
| Оксид азота (NO) |
0 - 400 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
| Диоксид азота (NO2) |
0 - 200 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 200 ppm) |
1 ppm |
| Модификация ДАГ-510-ГН |
| Оксид углерода (CO) |
0 - 400 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 400 ppm) |
0,1 ppm |
| Оксид азота (NO) |
0 - 100 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 100 ppm) |
0,1 ppm |
| Диоксид азота (NO2) |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
| Модификация ДАГ-510-МВ |
| Оксид углерода (CO) 2 |
0 - 40000 ppm |
± 100 ppm (0 - 1000 ppm) |
± 10%(1000 - 40 000 ppm) |
1 ppm |
| Оксид азота (NO) |
0 - 2000 ppm |
± 25 ppm (0 - 250 ppm) |
± 10 % (250 - 2 000 ppm) |
1 ppm |
| Диоксид азота (NO2) |
0 - 400 ppm |
± 10 ppm (0 - 100 ppm) |
± 10 % (100 - 400 ppm) |
1 ppm |
| Сернистый ангидрид (SO2) |
0 - 2000 ppm |
± 25 ppm (0 - 250 ppm) |
± 10 % (250 - 2 000 ppm) |
1 ppm |
| Сероводород (H2S) 1 |
0 - 400 ppm |
± 10 ppm (0 - 100 ppm) |
± 10 % (100 - 400 ppm) |
1 ppm |
| Модификация ДАГ-510-МС |
| Оксид углерода (CO) |
0 - 4000 ppm |
± 10 ppm (0 - 100 ppm) |
± 10 % (100 - 4 000 ppm) |
1 ppm |
| Оксид азота (NO) |
0 - 400 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
| Диоксид азота (NO2) |
0 - 200 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 200 ppm) |
1 ppm |
| Сернистый ангидрид (SO2) 3 |
0 - 400 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 400 ppm) |
1 ppm |
| Сероводород (H2S) 1 |
0 - 200 ppm |
± 5 ppm (0 - 50 ppm) |
± 10 % (50 - 200 ppm) |
1 ppm |
| Модификация ДАГ-510-МН |
| Оксид углерода (CO) |
0 - 400 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 400 ppm) |
0,1 ppm |
| Оксид азота (NO) |
0 - 100 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 100 ppm) |
0,1 ppm |
| Диоксид азота (NO2) |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
| Сернистый ангидрид (SO2) |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
| Сероводород (H2S) 1 |
0 - 50 ppm |
± 1 ppm (0 - 10 ppm) |
± 10 % (10 - 50 ppm) |
0,1 ppm |
| Измеряемые параметры общие для всех модификаций |
| Кислород (O2) |
0 - 21 % об. |
± 0,25 % об. |
- |
0,01 % об. |
| Углеводороды (по СН4 или С3Н8) 1 |
0 - 5000 ppm |
± 100 ppm (0 - 1000 ppm) |
± 10 % (1000 - 5000 ppm) |
1 ppm |
| Температура газового потока, °С |
от -20 до +800 |
± 3 (от -20 до +300) |
± 1 % (от +300 до +800) |
0,1 °С |
| Температура окружающей среды, °С |
от 0 до +50 |
± 1 |
- |
0,1 °С |
| Модуль «Д» 1 |
Абсолютное давление |
80,0 - 110,0 кПа |
± 1 кПа |
- |
10 Па |
| Разность давлений |
± (0 - 2,5) кПа |
± 0,025 кПа |
- |
0,1 Па |
| Скорость потока |
не нормированы (определение по расчету) |
| Диоксид углерода (CO2) |
| Сумма оксидов азота (NOX) |
| Коэффициент избытка воздуха |
| Коэффициент потерь тепла |
Комплектность поставки газоанализатора ДАГ-510
| Наименование, тип |
Количество для модификации, шт. |
| МН и ГН |
ГВ, МВ, ГС и МС |
| Газоанализатор ДАГ-510 |
1 шт. |
1 шт. |
| Блок подготовки пробы БПП-510 с генератором нулевого газа измеряемых компонентов ФНЛ-1, с сетевым кабелем, ручкой зонда типа «С», обогреваемым шлангом длиной 3 м, соединительным шлангом и интерфейсным кабелем для подключения газоанализатора к БПП-510 |
1 шт. |
- |
| Зонд типа А (ручка зонда типа А, газовый шланг и термокомпенсационный кабель длиной 2 м, конденсатосборник с фильтром грубой очистки, разъем с термодатчиком) |
1 шт. |
1 шт. |
| Пробоотборная трубка зонда со встроенной термопарой типа «К» и футляром для транспортировки (длина стандартно 332 мм, по заказу поставляются трубки длиной 782, 1500, 2500 мм) |
1 шт. |
1 шт. |
| Соединительный шланг длиной 1 м со штуцером для измерения разности давления, скорости 1 |
2 шт. |
2 шт. |
| Программа обмена с ДАГ-510 в комплекте с кабелем длиной 2 м для ПК |
1 шт. |
1 шт. |
| Дополнительный рулон термобумаги шириной 58 мм |
1 шт. |
1 шт. |
| Комплект фильтров грубой очистки |
1 шт. |
1 шт. |
| Сетевой адаптер |
1 шт. |
1 шт. |
| Сумка для транспортирования газоанализатора |
1 шт. |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
1 экз. |
Примечания:
1 - поставляются по отдельному заказу;
2 - как опция диапазон измерения может быть 4000 ppm, погрешности смотри модификацию МС;
3 - как опция диапазон измерения может быть 2000 ppm, погрешности смотри модификацию МВ. Информация для заказа| Область использования: | Производство: | ООО "Завод Промприбор" | | Метод: | | | Объем: | | | Кат. номер: | ДАГ-510МС | | Цена (с НДС 20%): | по запросу | В корзину  | Наименование: Газоанализатор «ДАГ-510МС» (6-ти сенсорный) с диапазонами измерений: О2 (0-21 об.%), СО (0- 4000 ppm), NO (0-400 ppm), NO2 (0-200 ppm), SO2 (0-400 ppm), Н2S (0-200 ppm) с зондом типа А и трубкой зонда со встроенной термопарой типа «К» длиной 332мм в сбо.
