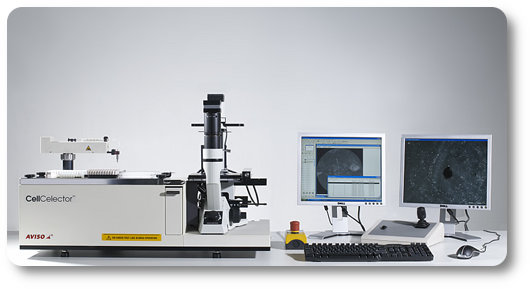

Автоматизированная настольная система для селекции клеток и колоний CellCelector производства ALS (Германия)

CellCelector - роботизированная система с интегрированным микроскопом для сканирования, анализа, обнаружения и сбора клеточных колоний, их отдельных участков и/или одиночных клеток, выращенных в чашках, планшетах или на предметных стеклах.

Автоматизированная настольная платформа CellCelector объединяет бережную технологию разделения клеток, возможности инвертированного микроскопа, точность робота и передовое программное обеспечение для визуализации и анализа.

Область применения

Технология ALS CellCelector разработана для оптимальной селекции клеток эукариот и прокариот и реализации множества приложений для работы с живыми клетками и клеточными колониями. Инвертированный микроскоп в сочетании с гибким программным обеспечением дает возможность детального наблюдения, документирования и анализа в режиме реального времени как для устойчивых клеточных линий, так и для нейронов и зародышевых клеток.

Благодаря легкой установке различных модулей сбора CellCelector используется для широкого круга прикладных задач биологии, таких как селекция и перенос одиночных клеток и колоний, растущих на жидкой, полужидкой или вязкой среде, селекция клеточного материала из гистологических срезов (образцы тканей), манипуляции со стволовыми клетками и многое другое.

Сбор клеток

Процесс сбора клеток при помощи автоматизированной станции CellCelector заключается в механическом всасывании целевых клеток совместно с материалом подложки и последующим перемещением в один из типовых контейнеров (культуральный планшет, планшет для ПЦР и т.д.). Для обеспечения целостности и высокого уровня выживаемости различных клеток используются различные модули, каждый из которых является патентованной разработкой.

• Модуль для соскоба клеток: сбор сильно адгезированных или чувствительных к ферментной обработке колоний клеток (стволовых клеток)
• Модуль для сбора колоний, выращенных на вязкой среде: сбор колоний, выращенных на вязкой среде (на основе метилцеллюлозы)
• Модуль для сбора одиночных клеток: сбор прикрепленных к субтрату одиночных клеток в фазе роста
• Модуль для сбора (клонирующий наконечник): местная трипсинизация прикрепленных к субстрату клеток и клеточных колоний в фазе роста

Основные особенности автоматизированной системы для работы с клетками и колониями CellCelector

• Визуализация высокого качества за счет встроенного микроскопа Olympus
• Роботизация - точность позиционирования 10 микрон
• Технология бережного разделения клеток
• Для каждого приложения собственный модуль сбора
• Программное обеспечение для обработки и анализа изображений
• Полный контроль работы - детальная запись отбора
• Прибор совместим с различными емкостями - чашками Петри, планшетами и смотровыми стеклами
• В отличие от других технологий сепарации клеток CellCelector осуществляет перенос стволовых клеток непосредственно из инкубатора, минуя этапы предварительной обработки

Ключевые преимущества автоматизированной системы для работы с клетками и колониями CellCelector

• Высокое качество и скорость при сборе и разделении клеток
• Более надежные и полные результаты экспериментов
• Несколько исследований одновременно
• Отсутствие рутинной ручной работы и сведение к минимуму риска повторяющегося повреждения штаммов

Внутри каждого приложения

• Отбор различных типов стволовых клеток (iPS, mES, hES и зрелые клетки)
• Исследования дифференциаци, роста и деления клеток

Компоненты системы

• Основная станция CellCelector с роботизированной рукой
• Модуль для соскоба
  • в качестве насадки используются многоразовые трубчатые наконечники из нержавеющей стали различного диаметра (300 мкм, 500 мкм, 800 мкм, 1 000 мкм)
  • подвижность по осям х и у и равномерность силы всасывания для бережного отбора колоний
• Модуль для отбора одиночных клеток
  • в качестве насадки используются стеклянные капилляры различного диаметра (30 мкм, 50 мкм, 80 мкм, 150 мкм, 220 мкм)
  • идеально для выделения одиночных клеток из малого объема жидкости (мин. 100 нл) или из отдельных частей колонии
• Модуль для сбора колоний, выращенных на вязкой среде (на основе метилцеллюлозы, в т.ч. образцы тканей)
  • в качестве насадки используются одноразовые пластиковые наконечники с большим диаметром (500 мкм, 1200 мкм)
  • идеально для выделения кластеров клеток (Hybridoma, СНО) из вязкой среды типа метилцеллюлозы
• Интегрированный инвертированный модифицированный микроскоп СКХ41 (Olympus) с встроенным моторизованным (X/Y) столиком (ALS)
  • Объективы: 4х увеличение (BF/PH/FL); N.A. 0.13; W.D. 17 мм; 10х увеличение (BF/PH/FL); N.A. 0.3; W.D. 10 мм; 20х увеличение (BF/PH/FL); N.A. 0.45; W.D. 6.6-7.8 мм; 40х увеличение (BF/PH/FL); N.A. 0.6; W.D. 3-4.2 мм
  • Источники света:
    • Источник проходящего света - галогеновая лампа 6 В/30 Вт – для визуального контроля и сканирования, дополнительно: фазовое контрастирование
    • Источник эпифлуоресценции (модуль флуоресценции) – ртутная лампа 200 Вт, револьвер, вмещающий до 6 фильтров
• CCD камера для визуализации изображений
  • Черно-белая: термостатируемая (модуль Пельтье); разрешение: 1.376 х 1.032 пикселя; биннинг: 2х, 4х, 8х; 14 бит
  • Цветная: термостатируемая (модуль Пельтье); разрешение: 1.376 х 1.032 пикселя; биннинг: 2х, 4х; 14 бит
• Система управления данными
  • Процессор - CPU Intel Pentium 4 at 3.0 ГГц или выше; WindowsXP ОЗУ
  • Оперативная память 1 GB RAM и более
  • Хранение данных (жесткий диск) 180 GB; 16 x DVD +/- RW
  • Сетевые подключения: 1 сетевая карта для соединения с CellCelector и 1 сетевая карта для доступа в интернет или локальную сеть
  • Мониторы: 17” LCD, 1 280 х 1 024 пикселя, 2шт.
  • Программное обеспечение: CellCelector Software Package 2.2.3
• Периферическое оборудование (опционально)
  • Ламинарный бокс Incubator FlowBox, специально разработанный для CellCelector. Ламинарный поток, возможность стерилизации, функции контроля температуры, концентрации СО2 и влажности. Вместо Incubator FlowBox можно использовать собственный ламинарный бокс пользователя (при условии соответствия размеров).

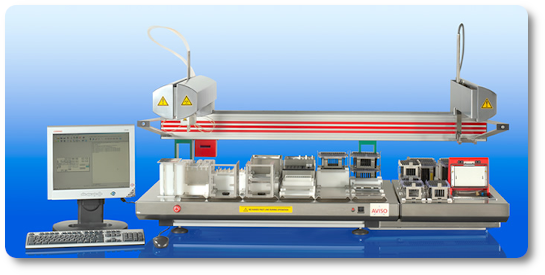

  • Роботизированная станция дозирования жидкостей TheOnyx для автоматизации процесса пробоподготовки и поддержки различных приложений в геномике, протеомике и клеточной биологии. В данную станцию можно встроить несколько термоциклеров, ридер и другие необходимые элементы.

Технические характеристики роботизированной системы CellCelector

• Типы исходных емкостей с пробой: микропланшеты (SBS формат: 6, 12, 24, 48 лунок), чашки Петри (диаметр 100 мм, 60 мм, 35 мм), смотровые стекла (76 х 26 мм)
• Типы целевых емкостей: микропланшеты (SBS формат: 6, 12, 24, 48, 96 лунок), до 4 целевых емкостей различного типа размещаются на рабочей поверхности
• Подача среды/распылителя для емкости с жидкостью: выделено 2 отсека на рабочей поверхности, Vmax = 5 мл
• Подогрев проб: выделено 2 отсека для подогрева емкости с пробой (+37 °С), оба отсека с подогревом
• Время сканирования (максимальная скорость столика, 4х увеличение): 100 мм чашка Петри: 3 мин 45 с, 6-тилуночная плашка: 6 мин, 96-тилуночная плашка: 14 мин
• Объемы всасывания разных модулей:
  стеклянные капилляры: Vmax = 12 мкл (при любом диаметре)
  металлические капилляры: Vmax (d 500 мкм) = 28 мкл; Vmax (d 800 мкм) = 30 мкл; Vmax (d 1000 мкм) = 32 мкл
  пластиковые наконечники: Vmax (d 500 мкм) = 20 мкл; Vmax (d 1200 мкм) = 15 мкл (наконечник для забора материала из гистологического среза)
• Время отбора: приблизительно 100 колоний или одиночных клеток за 40 мин (при максимальной скорости столика)
• Габариты (ШхВхГ) и вес:
  Только прибор: 950х700х600 мм (без компьютера и мониторов), вес 50 кг
  Прибор + Incubator FlowBox: 1 100х1 600х830 мм, вес 175 кг (размеры и вес указаны без шкафа, компьютера и мониторов, прибор помещается внутрь поставляемого ламинарного бокса, компьютер и мониторы располагаются в специальном напольном шкафу для хранения дополнительного оборудования, которым комплектуется Incubator FlowBox)
• Требования к сети: 115/230 В; 60/50 Гц, желательно наличие источника бесперебойного питания

Для подбора решения обратитесь к нашим менеджерам info@ld.ru

Более подробно можно ознакомиться с данным оборудованием на сайте компании-производителя.
